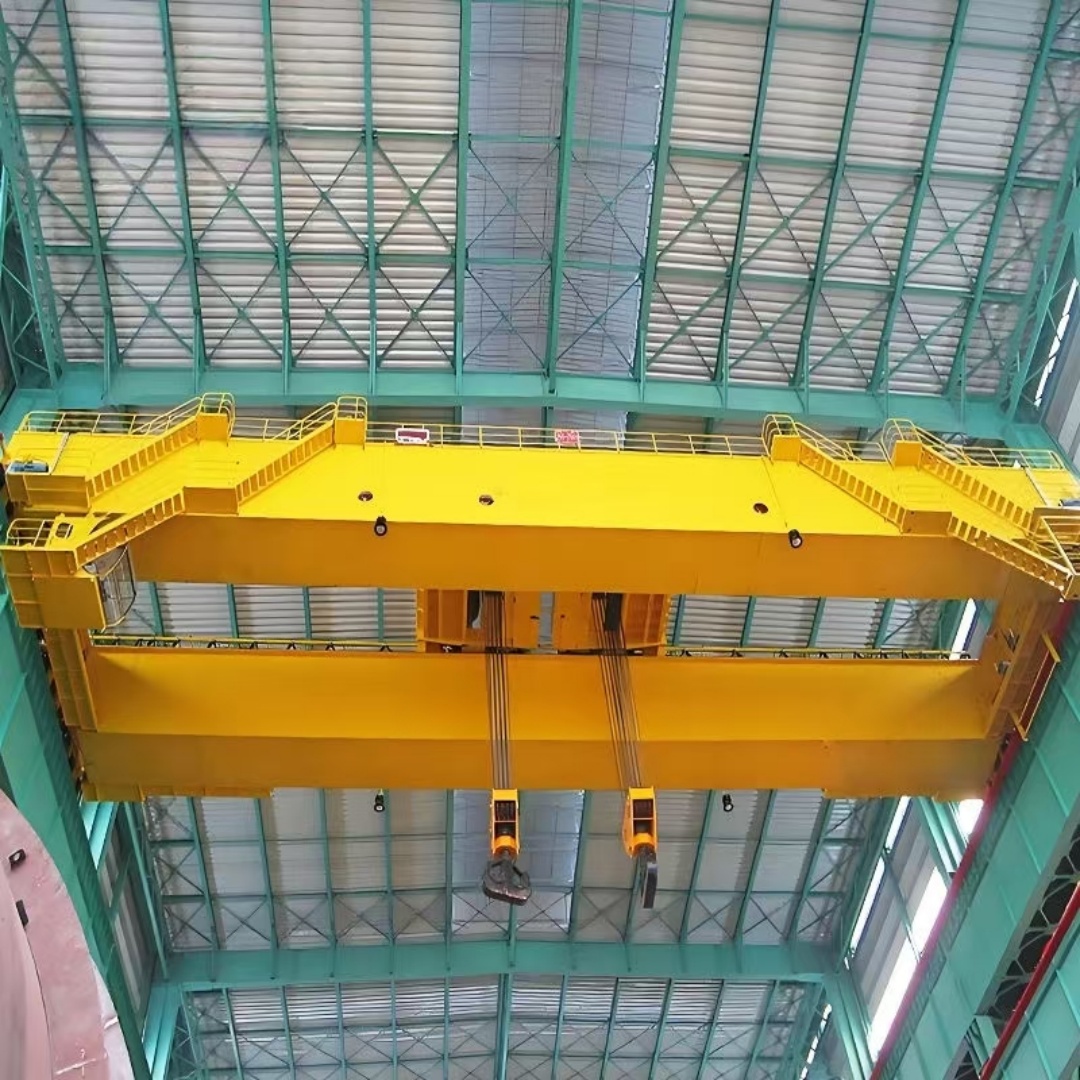

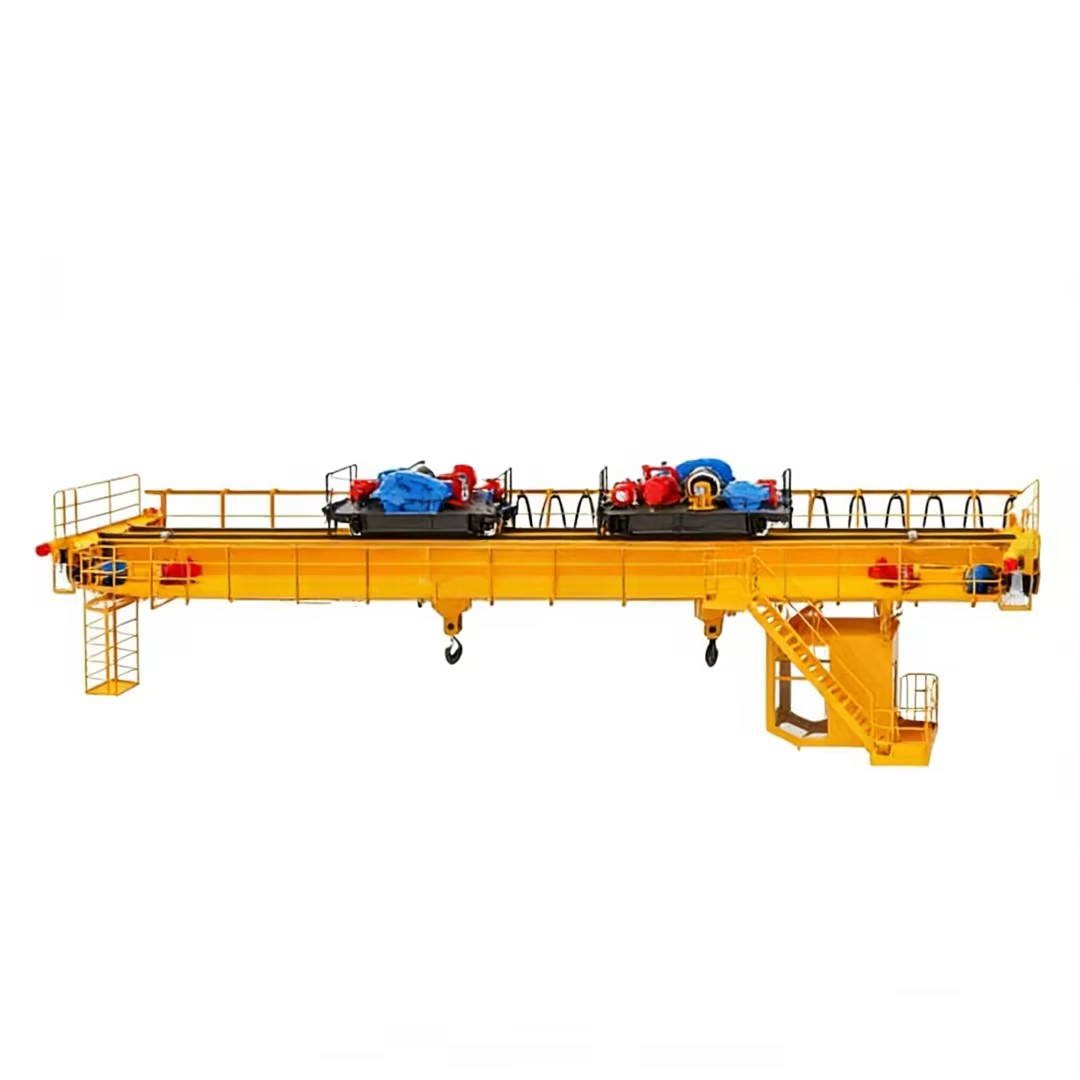

QE 型雙小車雙梁起重機是一種在 QD 型 (單小車) 雙梁橋式起重機基礎上發展而來的特種起重機，其核心特點是配備兩套獨立的小車系統，可單獨或協同作業，顯著提升了起重靈活性和效率。該產品符合 GB/T 3811《起重機設計規范》和 GB14405《通用橋式起重機》標準要求，主要用于重型物料搬運和長件物品吊運，是工業領域中高效可靠的吊裝設備。
由兩根平行主梁和端梁連接組成穩定框架，提供優異的剛性和抗扭性能
主梁采用箱形結構設計，通過數控開割預拱曲線，主要焊縫采用埋弧焊，確保強度與穩定性
橋架上設有走臺、護欄等安全設施，便于維護檢修
主、副兩臺小車分別安裝在雙梁上，每臺均配備獨立傳動系統和起升機構
小車采用閉箱結構，設防風導軌，提高抗風穩定性
小車可單獨運行，也能通過控制系統實現同步升降、同步橫移的協同作業模式
大車運行機構：實現起重機沿廠房軌道縱向移動，配備變頻調速系統
起升機構：由電動機、減速器、卷筒和吊鉤組成，負責物料垂直升降
電氣控制系統：包括控制柜、操作室 (或遙控器)、安全保護裝置等
大車移動：通過大車運行機構沿廠房?jī)蓚?cè)軌道做縱向移動 (X 軸)
小車移動：兩臺小車可分別或同時沿主梁軌道做橫向移動 (Y 軸)
物料升降：各小車獨立的起升機構通過鋼絲繩帶動吊鉤實現垂直起降 (Z 軸)
協同作業：當?shù)踹\(yùn)長件物料時，可啟動同步控制模式，確保物品平穩不傾斜
操作室控制：配備全封閉操作室，內設空調、座椅等舒適設施，視野開闊
地面遙控：采用無線遙控器，操作便捷，適用于特定工況
智能控制：可選配 PLC 控制系統，實現微速精準定位 (精度可達 0.1 米 / 分鐘) 和遠程監控功能
雙重效率提升：
精準定位與穩定性：
靈活多用：
安全可靠：
鋼鐵冶金：鋼坯、鋼板、大型構件的吊運和安裝
造紙行業：紙卷、紙筒等超長物料的生產線內轉運
機械制造：大型設備裝配、重型零部件轉運
港口碼頭：船舶分段、集裝箱、大型設備的裝卸
電力建設：風電塔筒、電線桿等長件物料的吊裝
橋梁建設：預制梁、鋼構橋段的精準安裝
管樁生產：混凝土管樁的車間內轉運和堆放
根據吊運物品特性選擇：
工作環境考量：
高溫環境→選用耐高溫材料和特殊冷卻系統
潮濕 / 粉塵環境→提高電機、電控防護等級 (IP55/IP54)
室外使用→增加防風、防雨、防曬保護裝置
控制方式選擇：
精密裝配場合→優先考慮操作室控制，便于精準操作
開闊場地或危險環境→選擇無線遙控
自動化生產線→考慮 PLC 智能控制系統，實現與生產線聯動

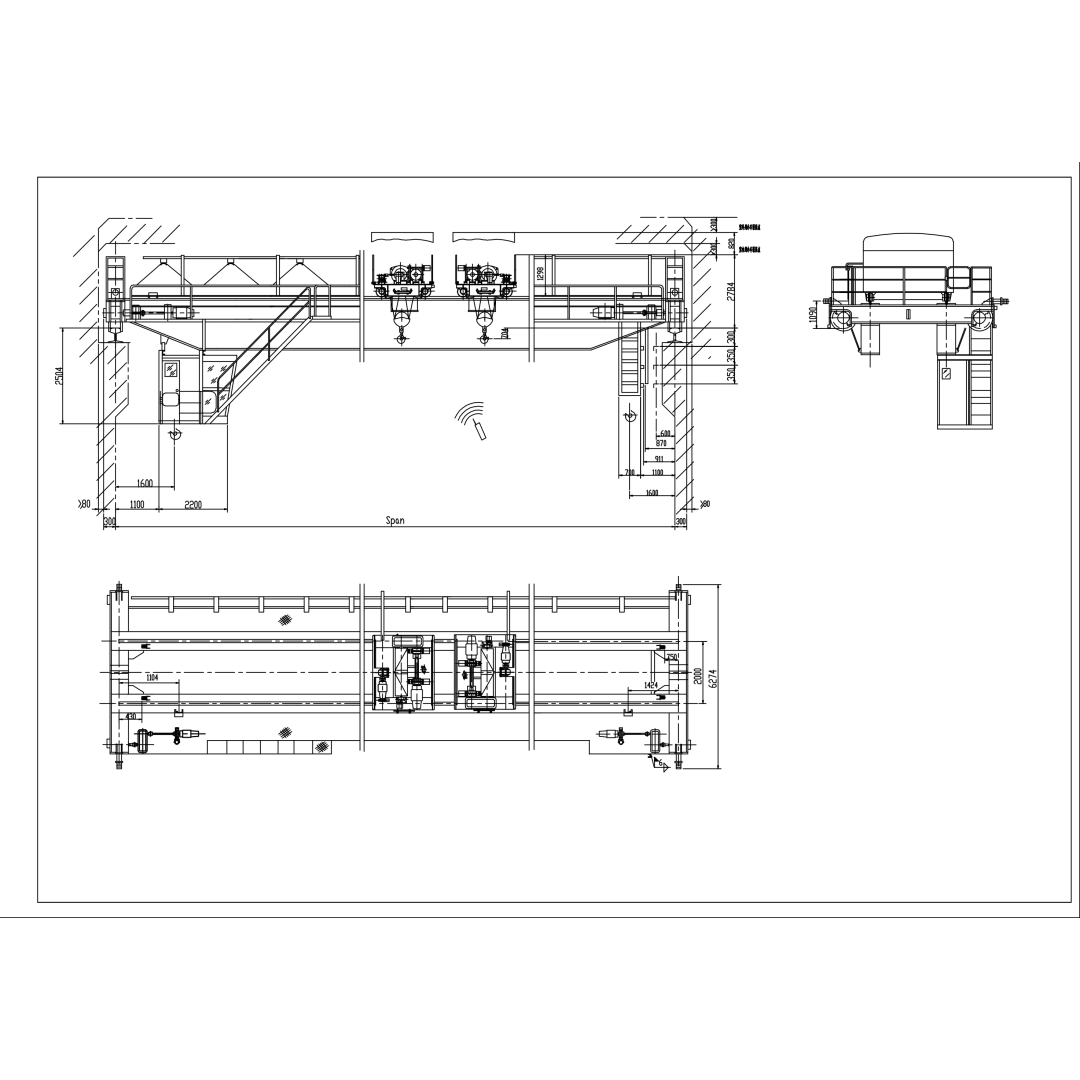

| 參數類別 | 數值范圍 | 說明 |
|---|
| 額定起重量 | 5+5 噸～200+200 噸 | 主副小車最大承重，根據工況選擇 |
| 跨度 | 10.5~31.5 米 | 兩軌道中心線距離，標準規格 |
| 起升高度 | 6~30 米 | 吊鉤最低到最高位置垂直距離 |
| 工作級別 | A5/A6 | 表示工作繁忙程度，A6 為更頻繁使用 |
| 工作環境 | -20℃~+40℃，濕度≤85% | 適宜的溫度和濕度范圍 |
| 電源要求 | 三相交流 380V/50Hz (或定制) | 標準工業用電規格 |
| 大車速度 | 20~45 米 / 分鐘 (變頻可調) | 橫向移動速度，平穩啟停 |
| 小車速度 | 20~40 米 / 分鐘 (變頻可調) | 縱向移動速度，精準定位 |
| 起升速度 | 0.4~10 米 / 分鐘 (變頻可調) | 物料升降速度，重載低速，輕載高速 |
